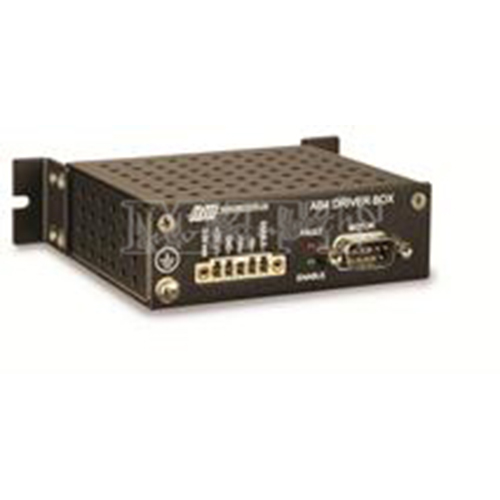

AB4放大器在紧凑的封装中提供了与AB1A相同的性能。AB4在12VDC电源输入下运行，最多可驱动4个HR电机元件，可以是1个HR4电机，也可以是多个总共4个元件的HR电机。

 AB4是最小的标准电机放大器，配有26针后部连接器（26针，两排插头）。此连接器提供对所有功能（电机、电源输入、限制和I/O功能）的访问，使其易于集成。额外的电机和电源输入可通过前部的标准连接获得。

特 点

极其紧凑的安装尺寸

12Vdc电源输入

可驱动4个HR电机元件

电缆长度达20m

过电流和过电压保护

配合伺服电机使用

规 格

电源输入：+12VDC±5%

最大电机输出：280Vrms

功耗（无负载）：+12VDC/300mA

功耗（最大负载时）：+12VDC/3.5A

模拟输入规格

●输入电源范围：±10V

●输入阻抗：10KΩ

●输入低通滤波器：2.7KHz
