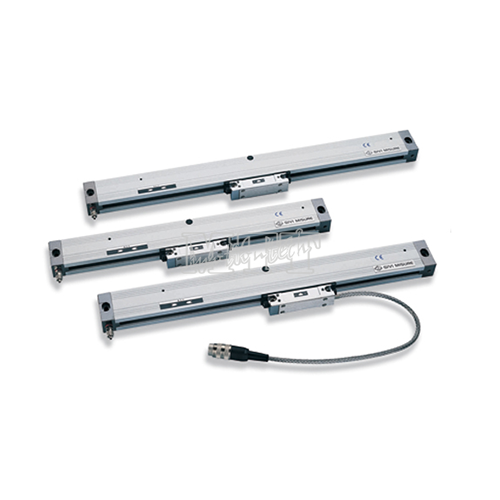

尺身坚固：
|
1.
|
尺壳:TA16阳极处理铝挤型,一体成型
|
|
|
|
2.
|
侧盖:用来固定尺的两侧
|
|
防污设计：
|
3.
|
尺头组:由尺头座(T)及信号侦测器(P)组成,
|
|
|
|
钢板和垫圈为电路形成防水保护
|
|
|
4.
|
外层防尘橡胶:采用elastomeric 70橡胶富有弹性,
|
|
|
|
能迅速密合,防止污染物进入
|
|
|
5.
|
内层防护橡胶:多一层保护,隔绝细小污染物
|
|
|
6.
|
橡胶垫圈:保护尺身,避免油、水自两端进入
|
|
量测准确：
|
7.
|
弹性联轴器:补偿安装误差,正确感应刻划线及自我校正机械迟滞
|
|
|
8.
|
电路板:雷射校正A、B相位,固定电阻信号,稳定度高
|
|
钢带刻划：
|
9.
|
不锈钢刻划线:单片钢带模组化设计(一体成型)
|
|
|
10.
|
钢带固定:由两侧固定于尺壳中
|
|
|
11.
|
自我调节补偿:弹簧模组可由两端自动调节钢带距离差异,
包括容许范围内的安装误差及机构的热膨胀变异,
钢带尺膨胀系数10.6×10-6℃-1 (钢带尺热膨胀系数与工件和机械极接近)
|
信号线 ：
|
12.
|
信号线:不锈钢线编织而成,可保护信号线,线长可达50~60M以上
|
|
|
不需另外接线(亦可选购管状保护线或超软线)
|
显 示 器：
|
13.
|
绝对值/增量值切换
对分(1/2)
功能预设尺寸公/英制
切换最后一组记忆省电装置角度
分割保存工作物
基准点200点记忆
|
|
|
|
|
|
|
编码 SCR...
|
W10
|
100
|
K5
|
5
|
W1
|
|
原点
|
标准/客户要求
|
cod.Z
|
|
行程
|
标准
|
模组
|
|
mm
|
cod. 0250 0300 0350...6500
|
cod.6550 6600 6650...
|
|
光栅节距 Pμm
|
400
|
40
|
40
|
20
|
40
|
|
解析度μm
|
10
ID-10
|
10
|
5
ID-2
|
5
|
1
ID-10
|
|
精度 μm/m
|
±5
|
±5
|
±5
|
±3
|
±3
|
|
热膨胀系数
|
10.6
x 10-6℃-1 trif.=20℃±0.1℃
|
|
速度 m/min
|
120
|
80
|
80
|
60
|
25
|
|
加速度
|
40
m/s2
|
30m/s2
|
25m/s2
|
|
最大进给阻力
|
介于2.5~4N
|
|
耐震动度
|
0 ~ 2000Hz 100m/s2
|
|
耐冲击度
|
11ms
<= 150m/s2
|
|
防护等级
|
IP54 (可选购) , IP64DIN 40050 / IEC 529
|
|
温度
|
工作温度
|
0℃-50℃
|
|
储存温度
|
-20℃-70℃
|
|
湿度
|
相对湿度
|
20%-80%
|
|
轴承
|
5轴承系统
|
|
尺头内部联接器
|
---
|
有
|
---
|
有
|
---
|
|
重量
|
600g + 1350g/m
|
|
|
|
|
|
订购资讯
|
|
|
|
|
|
|
光柵尺
|
|
S
|
□ Z
|
□
|
5
|
□
|
□
|
□
|
□
|
□
|
|
型号
|
精度
|
行程(mm)
|
电压
|
信号
|
线长(M)
|
接头
|
线表
|
原点标记
|
|
SCR3923
|
100: 10μm
W1:1μm
|
0250,0300,0350, 0400,0450,0500, 0600,0700
|
5:5V
|
Q: 单方波
|
0250~0700
标准 4M
|
C: C54
(9 芯 接头)
|
P:
超软线
|
C:中间原点
R:右边原点
L:左边原点
M:多原点
|
|
0750, 0850, 0900, 1050, 1200, 1400, 1550, 1650, 1800, 2050,
2050以上
|
L: 双方波
|
0750~2050
标准 6M
|
S:SC (没有接头)
|
R:
网状线
|
|
|
|
|
显示器
|
|
MT20
|
□
|
|
.
|
轴数
|
|
2: 二轴显示器
3: 三轴显示器
|
|
|
